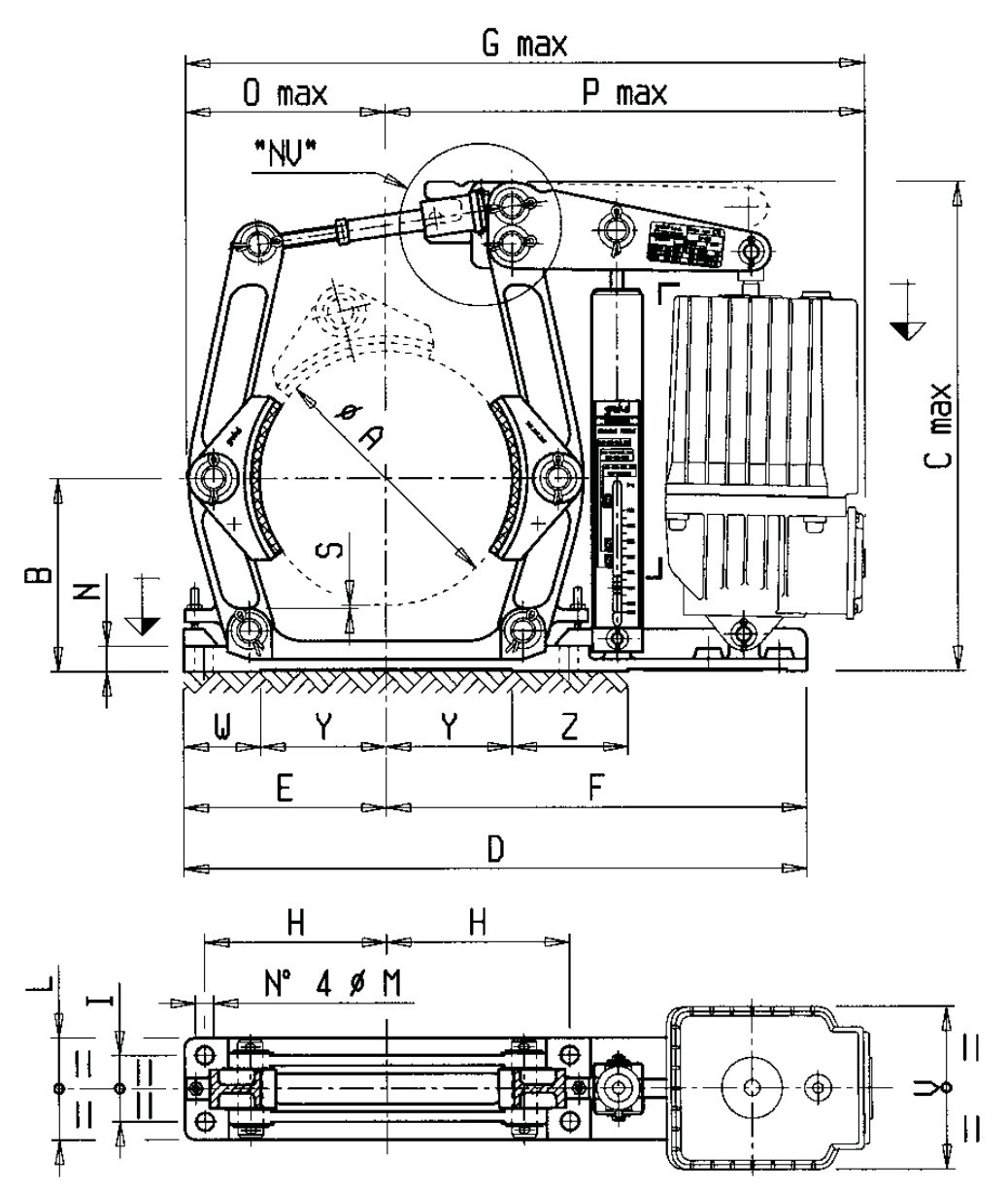

GALVI块式制动器N(NV)...HYD…

HYDRO GALVI标准特性：

●HYDRO GALVI交流电力液压推动器(HYD)  (IP.65,class F) (CD)

●带钢套铝制DIN 15435制动蹄 (42)

●无石棉制动衬垫理论摩擦系数u=0.42

●电镀销 (PS)

●主销上自润滑衬套 (AU)

●·电镀销、连杆、小部件 (ZN)

●灰色环氧抗碱油漆 GREY RAL 7001

●铸铁杆和基座，适合包含直径从160mm到500mm的型号

●铸铁杆和基座，适合直径630mm和710mm的型号（钢制基座不同于铸铁基座，必须考虑到安装表面）

可选装置

自调装置 (NV)

·加宽制动蹄（是DIN标准制动蹄的1.5倍）(CL)

不锈钢销 (SS)

·主销润滑物(GR)

·左侧或右侧松闸位置的机械式微动开关(FIA-L/R)

●左侧或右侧衬垫磨损机械式微动开关(FIC-L/R)

·从对面侧到FIA装置侧的手动闸和闭闸系统(HAN-L/R)

●从对面侧到FIC装置侧的垂直制动轴的支撑体（不适用于型号为024、031、051、081推动器）（必须配底角可旋转90度的推动器）(ORZ-L/R)

·HYDRO推动器的下降阀  （不适用与型号为024、031、051、081推动器）(L0)

·HYDRO推动器的上升阀  （不适用与型号为024、031、051、081推动器） (LI)

GALVI  N(V).HYD两种可能的版本：

- 刹车器 N(V).HYD.CA：带有可调节的外部主弹簧组。

- 刹车器 N(V).HYD.IS.CA：带有不可调节的内部弹簧。

标准特点：

(HYD) HYDRO GALVI 交流电液缸（IP65，F级），

(CA) 铝制 AISE 11 刹车鞋，带有钢套筒，

(42) 无石棉摩擦衬料，理论摩擦系数 µ = 0.42，

(PS) 镀锌销钉，

(AU) 主销上的自润滑套筒，

(ZN) 镀锌销钉、拉杆和小件，

环氧防盐漆，最终颜色为灰色RAL 7001，

铸铁操纵杆和底座适用于直径152到483 mm的型号，

钢制操纵杆和底座适用于直径584到762 mm的型号（钢制底座与铸铁底座不同，必须与地面完全接触）。

(IS) 内部弹簧适用于 HYDRO GALVI 电液缸，

版本 N(V).HYD.IS.CA 上使用铸铁操纵杆和底座。

可选配件：

(NV) 自动调节装置，

(SS) 不锈钢销钉，

(GR) 主销上的润滑装置，

(FIA-L/R) 左侧或右侧的开放位置机械微动开关，

(HAN-L/R) 手动开启和锁定系统 - 安装在与 FIA 可选配件相反的一侧...

Galvi  N(V).HYD可能的三种版本：

* 刹车器 N(V).HYD：带有外部可调节的主弹簧组件。

** 刹车器 N(V).HYD.IS：带有内部不可调节的弹簧。

*** 刹车器 N(V).HYD.TM：顶置式，水平位置上的油缸安装在刹车盘上，并带有外部可调节的主弹簧组件。

标准特点：

(HYD) HYDRO GALVI 交流电液压油缸（IP65，F级），

(CD) 铝制 DIN 15435 刹车鞋，带钢套筒，

(42) 无石棉衬板，理论摩擦系数 µ = 0.42，

(PS) 镀锌销钉，

(AU) 主销上的自润滑套筒，

(ZN) 镀锌销钉、拉杆和小件，

环氧防盐漆最终颜色为灰色 RAL 7001，铸铁杠杆和底座适用于直径为 160 到 500 毫米的型号，钢杠杆和底座适用于直径为 630 到 710 毫米的型号（与铸铁底座不同，钢底座必须完全接触地面）。

(IS) HYDRO GALVI 油缸的内部弹簧，铸铁杠杆和底座适用于 N(V).HYD.IS 版本，(TM) "顶置式" 水平位置上的油缸安装在刹车盘上，钢杠杆和底座适用于 N(V).HYD.TM 版本。

可选项目：

(NV) 自动调节装置，

(CL) 超宽刹车鞋：比 DIN 标准刹车鞋宽 1.5 倍，

(SS) 不锈钢销钉，

(GR) 主销上的润滑器，

(FIA-L/R) 左侧或右侧的开位机械微动开关，

(HAN-L/R) 手动开启和锁定系统 - 与 FIA 可选项目相反的一侧...

刹车器 - DIN 15435 标准

- 符合 DIN 15435 标准的失效安全刹车器，带有防爆ATEX标准电动液压 GALVI "H...EX..." 油缸（II-2GD-EEX-D-IIB-T4-IP65）和带有外部可调节的主弹簧组件。(EX) 防爆ATEX标准电动机（II-2GD-EEX-D-IIB-T4-IP65-T135°C）。

- 符合 DIN 15435 标准的失效安全刹车器，带有电磁直流 GALVI 油缸和带有外部可调节的主弹簧组件。(EM) GALVI 直流电磁油缸（IP55，F级）。

- 符合 DIN 15435 标准的失效安全刹车器，带有气动（PN）或液压（I）GALVI 油缸和带有外部可调节的主弹簧组件。(PN) GALVI 气动油缸（最小 5 巴，最大 10 巴），或 (I) GALVI 液压油缸（最小 60 巴，最大 120 巴）。

- 符合 DIN 15435 标准的正向刹车器，由 GALVI 单级 PO.301 踏板泵或双级 PO.303 踏板泵操作的液压 GALVI 油缸，仅适用于汽车刹车液。(OL) GALVI 液压油缸，带有500毫米的柔性软管长度。

Galvi推进器标准特点：

镀铬不锈钢活塞杆

适用于环境温度从-20°C到+55°C

电动交流电机，220/380V.- 50Hz 或 230/400V.- 50Hz 或 240/415V. - 50Hz，IP65，F级，星形连接，

- HYD.023/05 至 HYD.081/06：采用HLP32型号油，符合DIN 51525标准

- HYD.121/06 至 HYD.301/06：采用HL10型号油，符合DIN51524第3部分

自润滑套筒用于下销，

镀锌铰链用于上销，

镀锌螺帽用于加注和排油口，

铝制电机外壳、油箱和端盖，

环氧防盐漆最终颜色为灰色RAL 7001，

121、201和301型号可将脚踏拧下并旋转90度。

可选项目：

适用于任何电压、50或60Hz的特殊交流电动机，

(LO) 下降阀，

(LI) 升降阀，

(IS) 内部弹簧，

(VIT) VITON密封件，

开/闭位置的机械和感应限位开关...

Galvi部分型号：

Galvi HYD.080/06 Electrohydraulic Thruster

Galvi EMEHYD-5552 VE EMEHYD-6552 için LIV500000101 Seviye Göstergesi

Galvi DIN 15435 Brake

Galvi TR 222-251 Transmitter

Galvi HYDRO 030/05 motor

Galvi NV.250.Eg.50/6.CD.42.PS.AU.ZN (without Eldro EMG thruster Eg.50/6) fail-safe electrohydraulic Shoe Brake

Galvi H32. electrohydraulic Thruster without oil type HLP32

Galvi NV.400.HYD.080/06.CL.42.SS.AU.ZN. fail-safe electrohydraulic Shoe Brake

Galvi RSH25-32 Electric motor with impeller and seals

Galvi NV.315.HYD.050/06.CD.42.PS.AU.ZN fail-safe electrohydraulic Shoe Brake

Galvi H50. electrohydraulic Thruster

Galvi NV.400.HYD.080/06.CD.42.SS.AU.ZN fail-safe electrohydraulic Shoe Brake

Galvi NV.200.HYD.023/05.CD.42.PS.AU.ZN fail-safe electrohydraulic Shoe Brake

Galvi PC61HYD030(L) Brake Pad for Conveyor line 9EAF13

Galvi PC61HYD030(R) Brake Pad for Conveyor line 9EAF23

Galvi PC61HYD050(R) Brake Pad for Conveyor line 9EAD11 & 9EAD21

Galvi RMV.160.240 Buffer

Galvi RMV.100.100 obsolete Buffer
